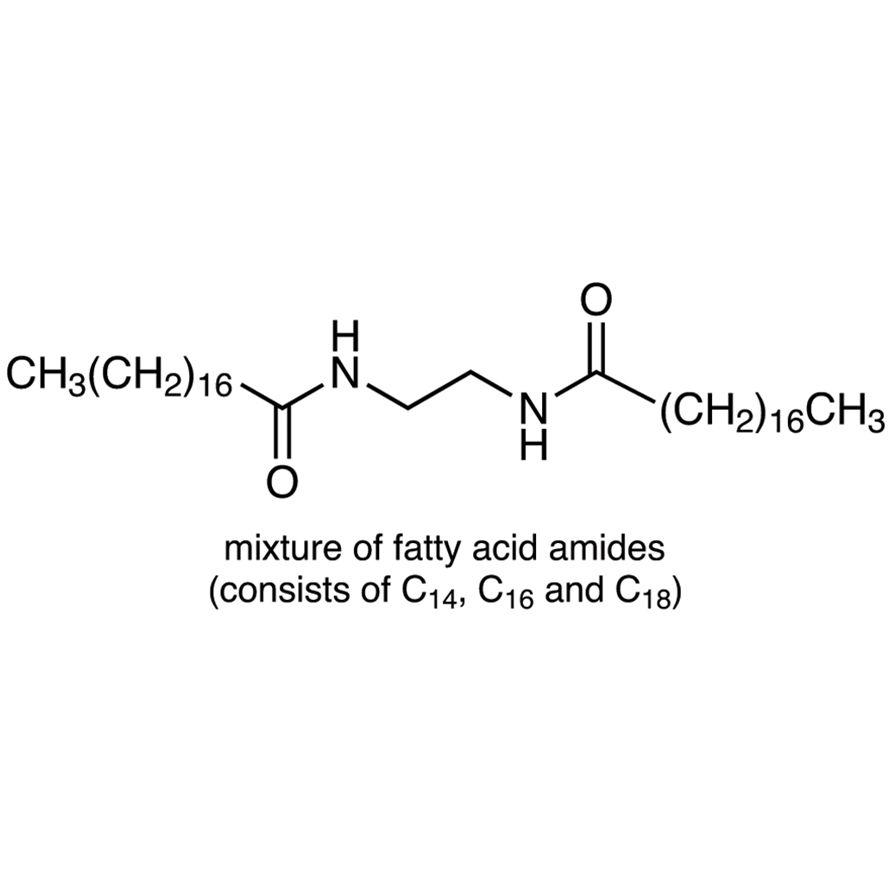

N,N'-亚乙基双硬脂酰胺

分子式：C₃₈H₇₆N₂O₂

分子量：593.04

MDL号：MFCD00059224

EINECS号：203-755-6

物理性质：

1、性状：白色至淡黄色粉末或粒状物。

2、密度(g/mL,25℃)：0.98

3、熔点(℃)：142~144

4、闪点(℃)：285

5、溶解性：不溶于水、乙醇、苯、四氯化碳、甘油等溶剂，在熔点或高于熔点的温度下，可溶于混合二甲苯、萜烯、丁醇、甲基溶纤剂等高沸点溶剂及热的氯代烃类和芳烃溶剂，溶液冷却后析出沉淀或胶体。

化学性质：

对酸、碱和介质稳定。

储存方法：

纸袋包装。贮存于阴凉、干燥处。本品有毒，操作时应注意防护。

制备路径：

1、由硬脂酸与乙二胺反应而得。

2、将1 mol硬脂酸投入反应釜中，加热熔化。在搅拌下继续升温，升温至140 ℃左右开始加入乙二胺，加入量相当于硬脂酸质量份数的1.5 倍。将生成的副产物水和低沸点物通过分水器分出，反应温度维持在140～160 ℃，当分出的水中不再含有乙二胺时，反应终止，趁热出料，成型后冷却包装。

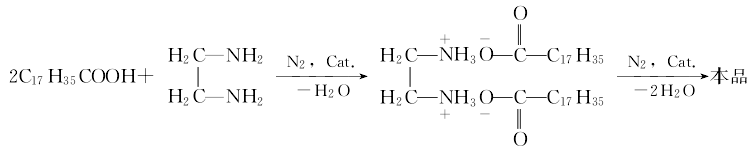

3、将计量好的乙二胺和抗氧剂加入乙二胺计量罐中，然后向反应釜投入一定量的硬脂酸。用N2置换反应釜中的空气3次，然后加入乙二胺，反应釜夹套油浴升温加热，当硬脂酸全部熔化后开动搅拌，在氮气流保护下，继续升温。控制升温速度，当温度达到120℃时，恒温反应2h后，再加入催化剂继续升温，并控制升温速度，当温度达到180℃时，恒温3～4h。测定产品的酸值，如未达到酸值＜10mgKOH/g，再补加催化剂，升温到200℃，测定酸值合格为止。然后冷却到160℃，迅速出料、结片，制成片状后粉碎成产品。合成反应式如下：

主要用途：

1、本品用作塑料的润滑剂，具有良好的内部和外部润滑作用，并可用作脱膜剂。主要用于聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯、ABS、酚醛、氨基树脂，每百份树脂中用量为0.2～2份。

2、在胶黏剂、蜡中添加本品有防结块和脱模性好的效果。

3、在涂料和橡胶中添加本品，可提高烘烤漆和橡胶制品的表面光泽度。

4、可对淀粉等天然胶黏剂进行改性。主要用作聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯、ABS、酚醛、氨基树脂的润滑剂或脱膜剂，具有良好的内部和外部润滑作用。每百份树脂中用量为0.2～2份。

5、润滑性能优良，抗钙盐能力强，减阻效果好，用于饱和盐水中钻井降低动力消耗。
