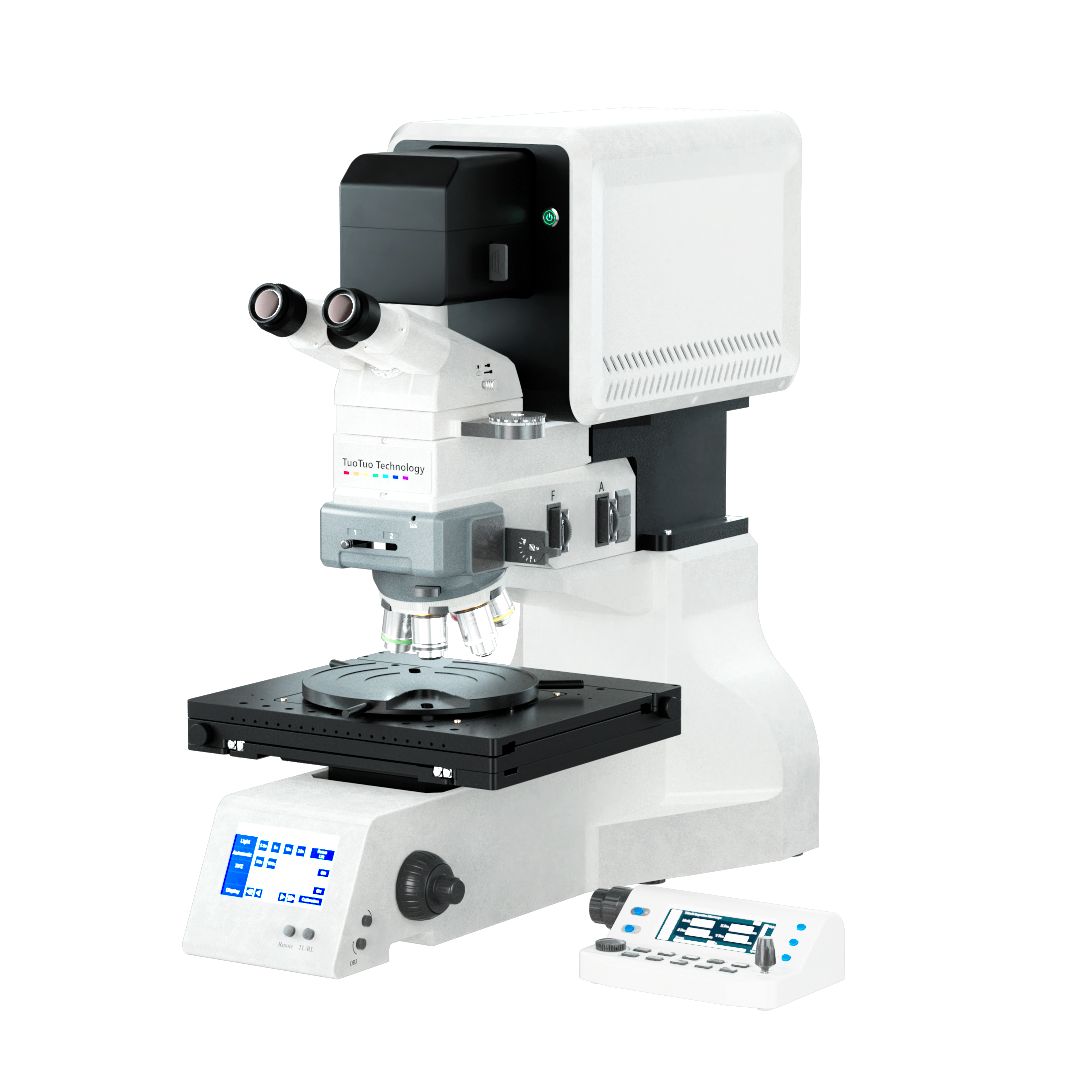

Miracle Inspection 半导体检测显微镜 —— 精准可靠，迈向智能

在半导体器件制造中，精准验证工艺合规性是确保器件可靠性的基石。为实现高质量生产所需的洁净度标准与极低缺陷率，精准可靠的图像记录不可或缺。托托科技半导体检测显微镜，支持最大 12 吋晶圆全片检测，为晶圆制造、封测厂商及半导体产业链提供高效实验室光学显微方案。系统精准监控关键工艺节点，实现缺陷精准识别与良率可靠管理，并自动生成质量检测报告。依托智能软硬件一体化架构，高速飞拍拼接与智能自动对焦技术深度协同，在大幅降低实验员操作强度的同时，显著提升检测效率与数据可靠性，助力客户迈向智能化检测新阶段。

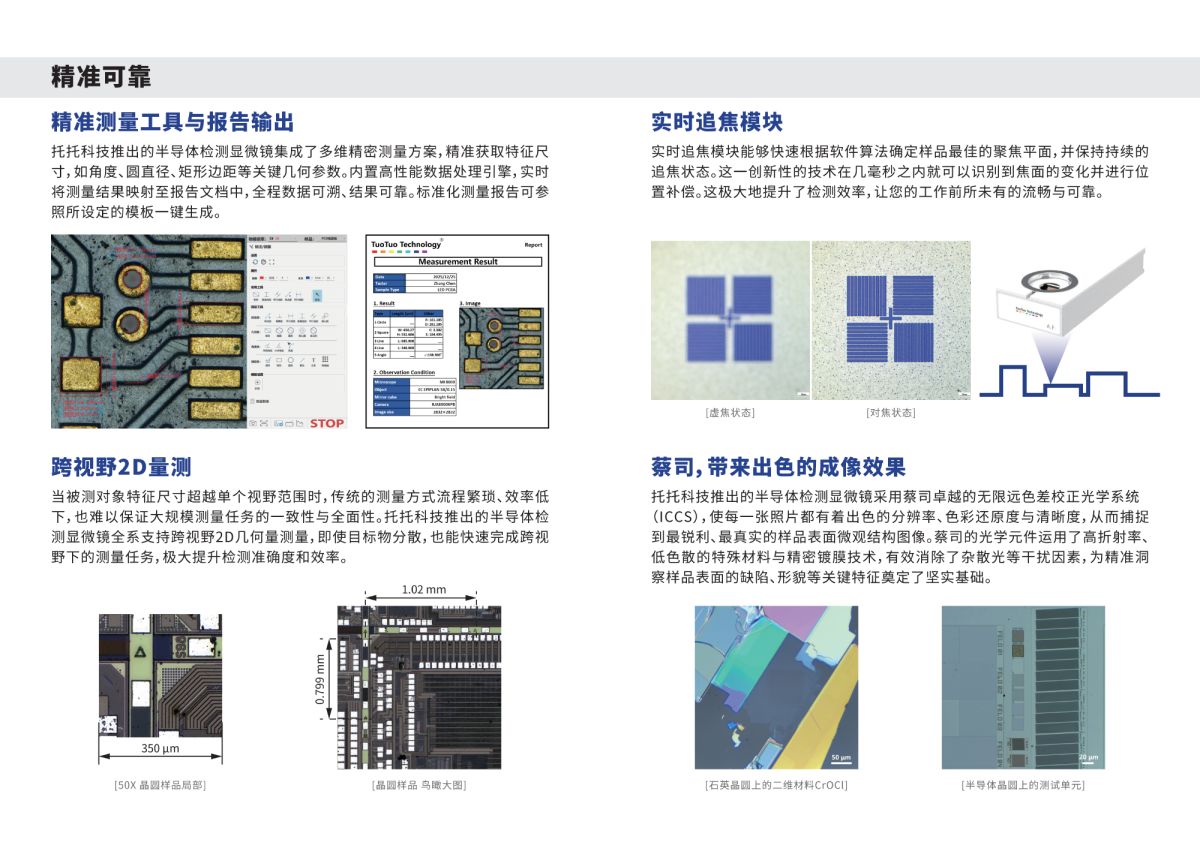

精准测量工具与报告输出

托托科技推出的半导体检测显微镜集成了多维精密测量方案，精准获取特征尺寸，如角度、圆直径、矩形边距等关键几何参数。内置高性能数据处理引擎，实时将测量结果映射至报告文档中，全程数据可溯、结果可靠。标准化测量报告可参照所设定的模板一键生成。

跨视野 2D 量测

当被测对象特征尺寸超越单个视野范围时，传统的测量方式流程繁琐、效率低下，也难以保证大规模测量任务的一致性与全面性。托托科技推出的半导体检测显微镜全系支持跨视野 2D 几何量测量，即使目标物分散，也能快速完成跨视野下的测量任务，极大提升检测准确度和效率。

实时追焦模块

实时追焦模块能够快速根据软件算法确定样品***聚焦平面，并保持持续的追焦状态。这一创新性的技术在几毫秒之内就可以识别到焦面的变化并进行位置补偿。这极大地提升了检测效率，让工作****的流畅与可靠。

蔡司光学成像

托托科技推出的半导体检测显微镜采用蔡司**的无限远色差校正光学系统（ICCS），使每一张照片都有着出色的分辨率、色彩还原度与清晰度，从而捕捉到最锐利、最真实的样品表面微观结构图像。蔡司的光学元件运用了高折射率、低色散的特殊材料与精密镀膜技术，有效消除了杂散光等干扰因素，为精准洞察样品表面的缺陷、形貌等关键特征奠定了坚实基础。

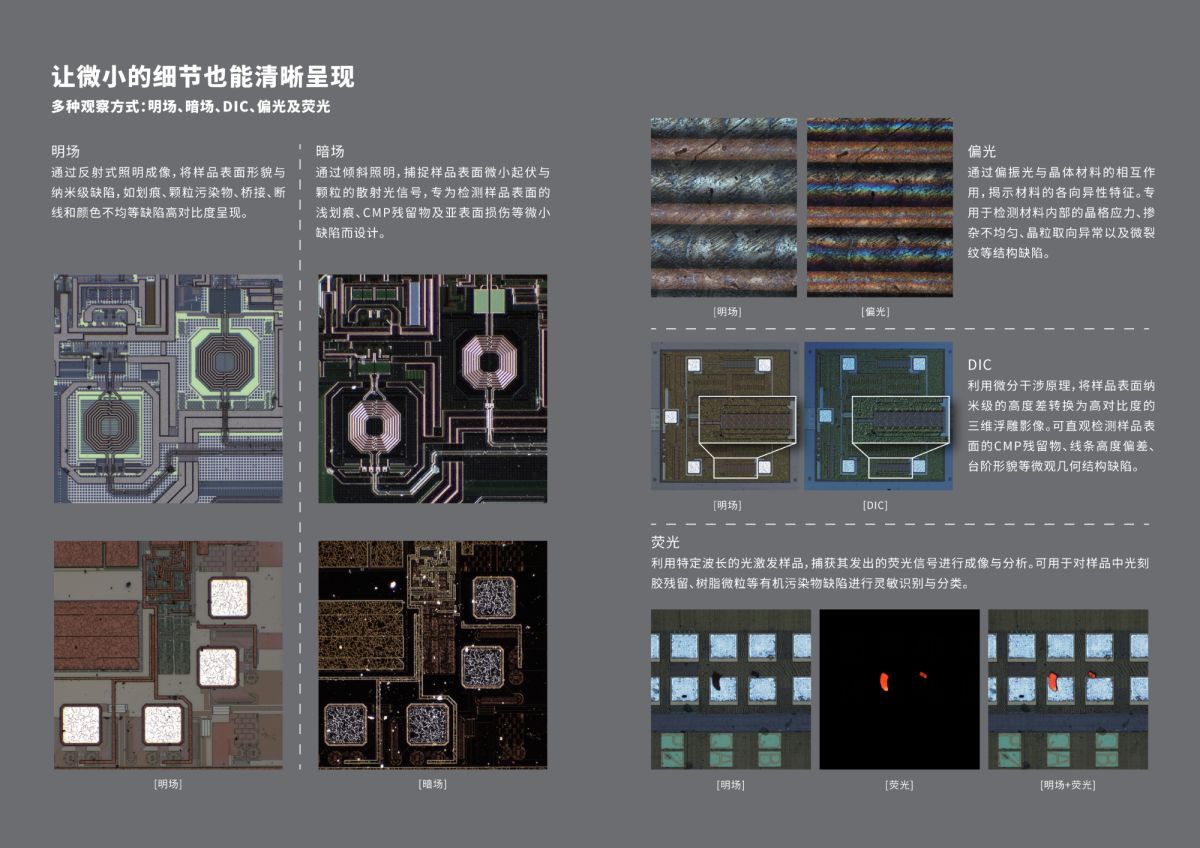

多种观察方式

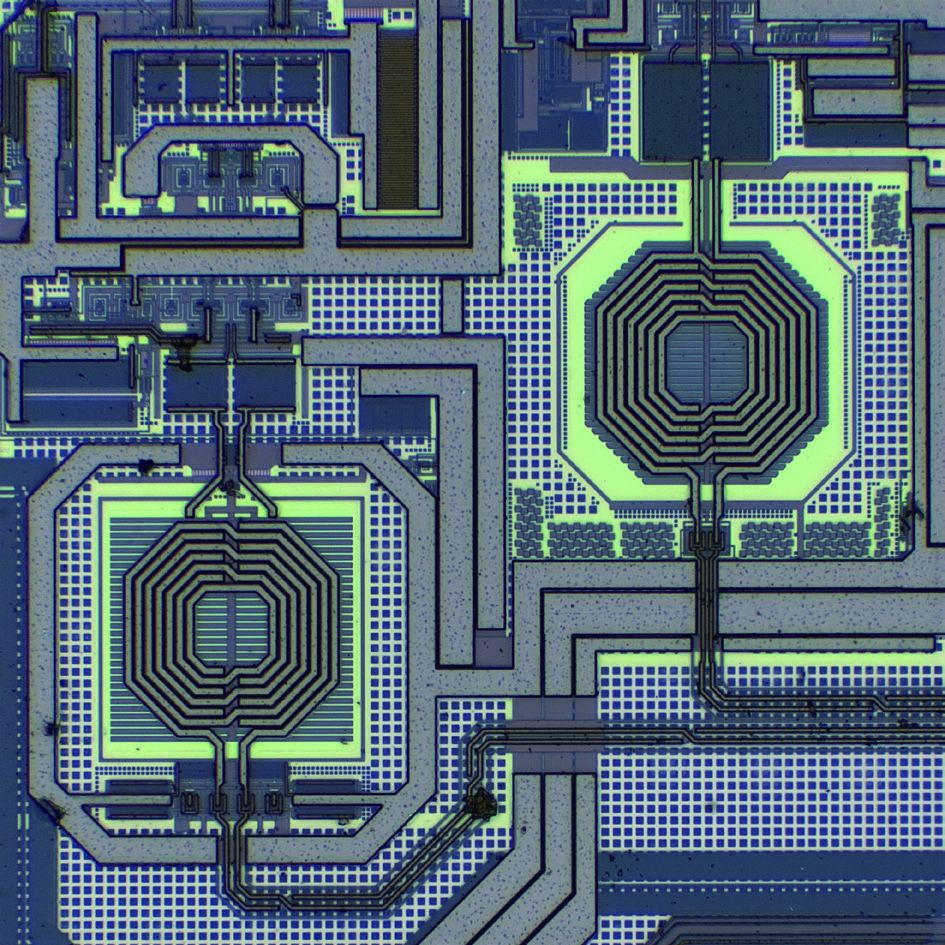

明场

通过反射式照明成像，将样品表面形貌与纳米级缺陷，如划痕、颗粒污染物、桥接、断线和颜色不均等缺陷高对比度呈现。

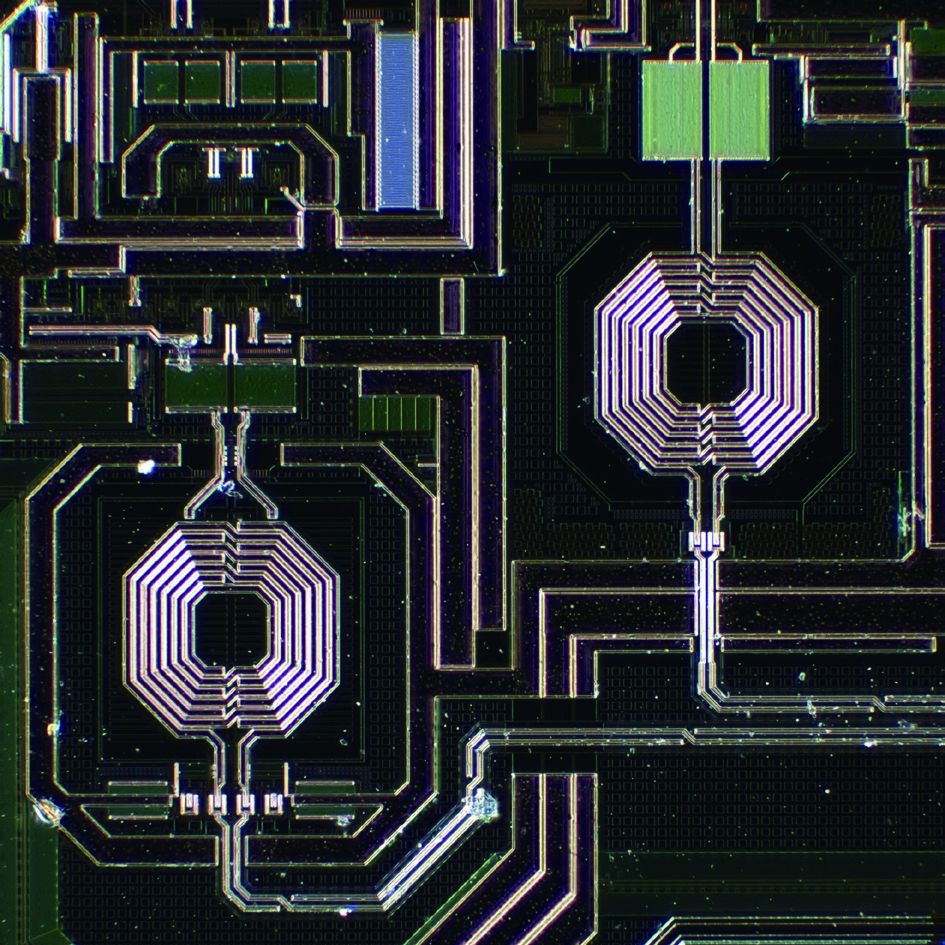

暗场

通过倾斜照明，捕捉样品表面微小起伏与颗粒的散射光信号，专为检测样品表面的浅划痕、CMP 残留物及亚表面损伤等微小缺陷而设计。

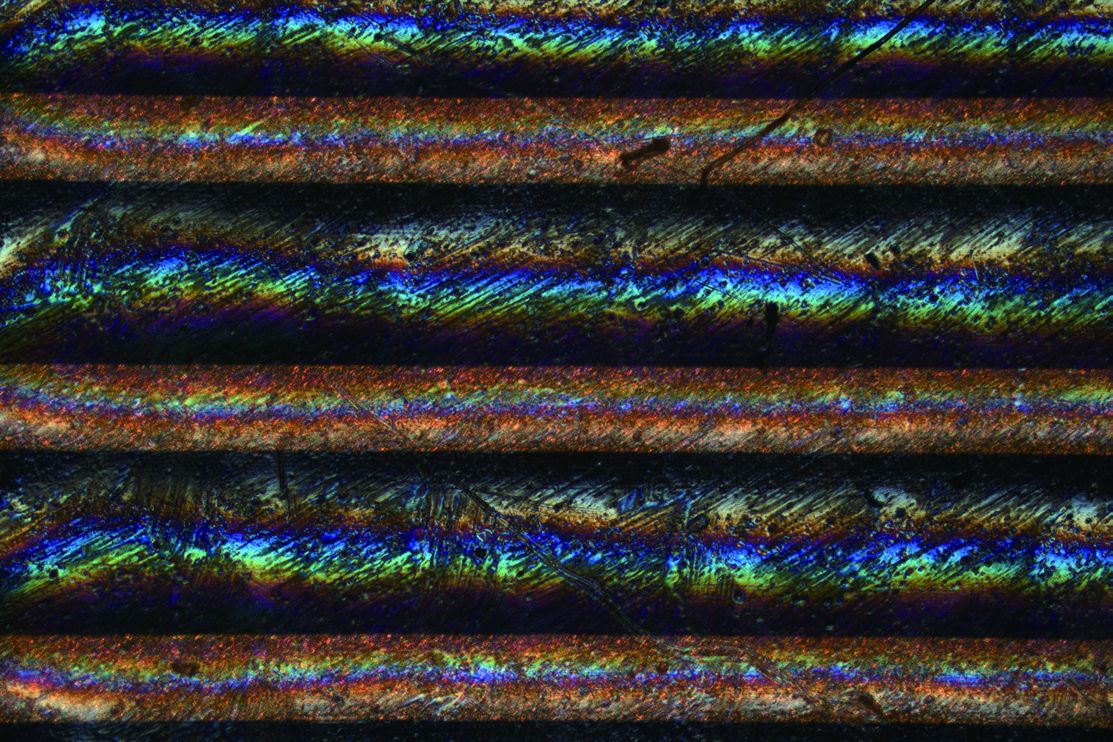

偏光

通过偏振光与晶体材料的相互作用，揭示材料的各向异性特征。专用于检测材料内部的晶格应力、掺杂不均匀、晶粒取向异常以及微裂纹等结构缺陷。

DIC

利用微分干涉原理，将样品表面纳米级的高度差转换为高对比度的三维浮雕影像。可直观检测样品表面的 CMP 残留物、线条高度偏差、台阶形貌等微观几何结构缺陷。

荧光

利用特定波长的光激发样品，捕获其发出的荧光信号进行成像与分析。可用于对样品中光刻胶残留、树脂微粒等有机污染物缺陷进行灵敏识别与分类。
