磁光克尔显微镜：让磁场“显形”的黑科技，到底有多神奇？

你是否想过，科学家如何“看见”一块金属内部的磁场？没有颜色，没有形状，磁场仿佛隐形在材料中。但有一种“魔法”——磁光克尔显微镜，能让磁场“原形毕露”。今天，我们就来揭开它的神秘面纱！

1磁场也能被“看见”？关键是光与磁的“共舞”

磁场看不见摸不着，但物理学家发现，当线偏振光（振动方向单一的光）照射到磁性材料表面时，反射光的偏振方向会因材料磁化方向不同而发生微小偏转。这种现象叫做磁光克尔效应（Magneto-Optic Kerr Effect, MOKE）。

举个例子：想象你戴着一副偏光太阳镜，如果镜片突然微微旋转，你看到的世界会变暗——克尔效应就像这种“旋转”，只不过它是由磁场操控的！

2磁光克尔显微镜的“三大法宝”

偏振光发射器

发射一束“整齐列队”的线偏振光，所有光波振动方向一致，像一队士兵正步走。

磁性材料舞台

当这束光照射到磁性样品表面，材料内部的磁畴（微小磁化区域）会根据自身磁化方向，让反射光的偏振方向发生左旋或右旋。

偏振探测器“解码”

探测器像“偏振警察”，捕捉反射光的偏振变化，并将其转化为明暗对比的图像。磁化方向不同的区域在图像中呈现不同亮度，磁场分布一目了然！

3显微镜里的“磁场地图”长啥样？

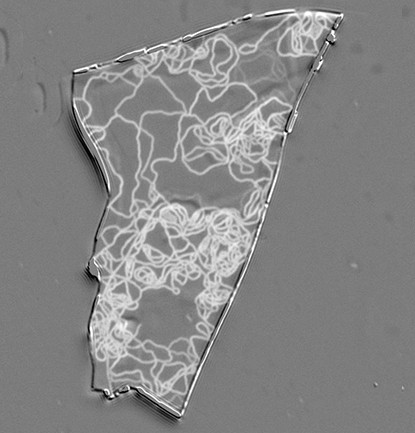

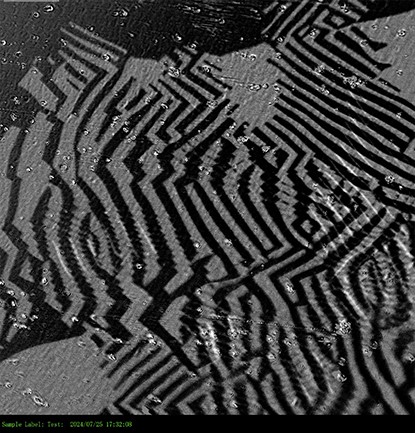

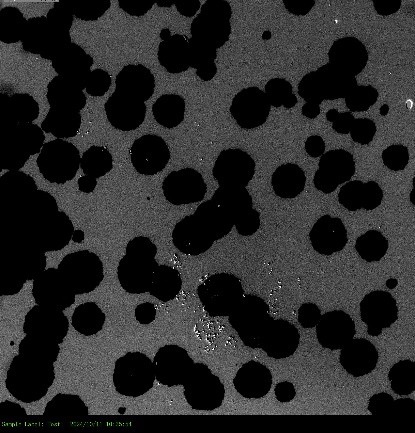

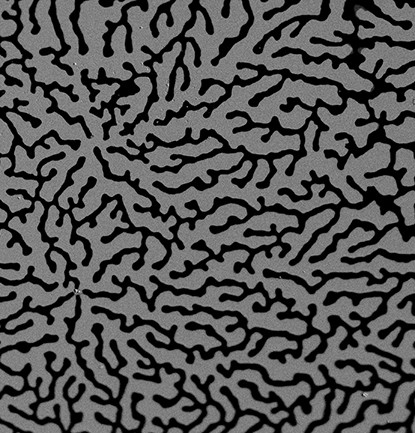

SrRuO₃样品磁畴

CoFeB样品磁畴

Pt/Co/Ta样品磁畴

FeSiB样品磁畴

CoTb样品磁畴

Fe₃GaTe₂样品磁畴

黑白条纹：相邻磁畴磁化方向相反，一个让光左旋（显示为亮），一个让光右旋（显示为暗）。

彩色增强模式：通过光学处理，用不同颜色标记磁化方向，磁场分布瞬间变成“彩虹地图”。

4它凭什么成为材料科学的“火眼金睛”？

无损检测

无需切开样品，轻轻一扫，磁场分布尽收眼底。

高分辨率

现代设备甚至能看清纳米级磁畴，比头发丝细十万倍！

实时动态观测

外加磁场时，能直接拍摄磁畴运动的“微电影”，研究磁翻转过程。

CoTb 样品
CoFeB 样品

从19世纪发现克尔效应，到如今纳米磁畴的精准成像，磁光克尔显微镜像一位“磁场翻译官”，架起了人类与微观磁世界的桥梁。或许未来某天，它还能帮我们解锁室温超导、量子计算机的终极密码——科学，永远在颠覆想象的路上。

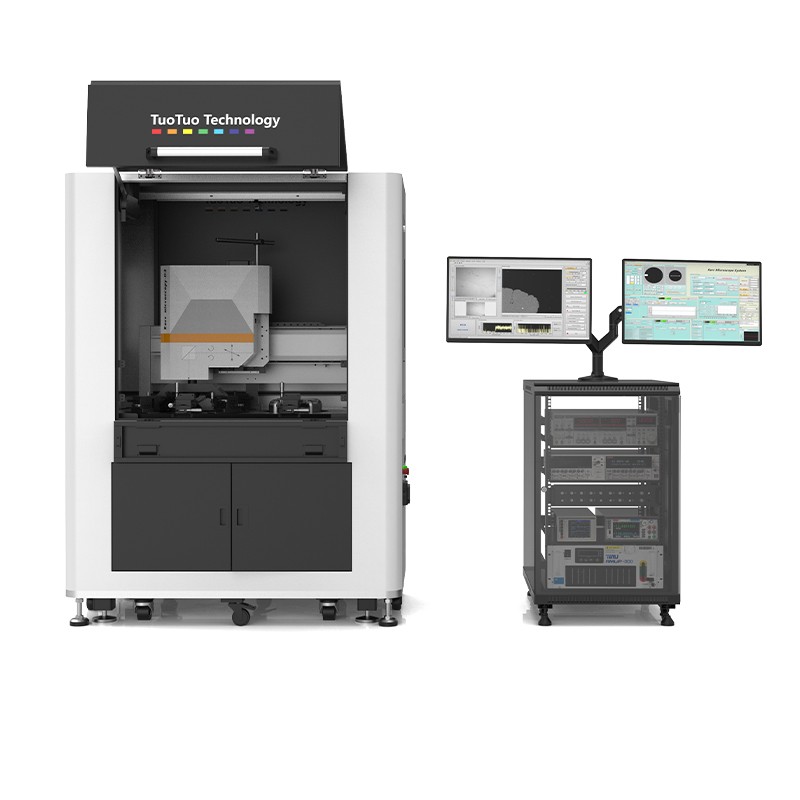

托托科技磁光克尔显微镜综合测试设备，显微磁畴空间分辨率优于0.5微米，磁光克尔角分辨率优于0.1毫度，支持极向克尔、纵向克尔、横向克尔三种磁光克尔效应测量方式。在追踪平面内数百万点的磁畴动态信息的同时，可搭配探针台实现电学、磁学、光学同步观测。广泛应用于磁学和自旋电子学领域中磁光克尔效应，磁滞回线，磁畴翻转或扩展等观测。
